SAGGIO MMA 205P LCD PFC FOXWELD Сварочный инвертор (220В, PFC, пульс, беспр. ДУ, 5 - 200А, TIG, MMA, арт. 1016)

Портативный импульсный сварочный аппарат SAGGIO ММА 205P LCD PFC разработан для профессионалов, главные особенности – беспроводной пульт ДУ, MMA Pulse, TIG Pulse, PFC. Импульсный режим сварки в MMA и TIG, циклограмма на LCD экране панели управления упрощают процесс сварки. Режим TIG LIFT даёт возможность проводить аргонодуговую сварку вольфрамовыми электродами. Встроенный корректор коэффициента мощности (PFC) снижает полную потребляемую мощность за счёт исключения реактивной мощности. Функция снижения напряжения холостого хода (VRD) повышает безопасность и исключает риск поражения сварщика электрическим током. Корпус аппарата отличается компактными габаритами, небольшим весом и двумя ручками для переноски. Беспроводной пульт дистанционного управления в комплекте позволяет регулировать параметры сварочного тока и функций Hot Start («Горячий старт») и Arc Force («Форсаж дуги») на большом расстоянии от сварочного источника.


БЕСПРОВОДНОЙ ПУЛЬТ ДУ

Уникальное запатентованное беспроводное устройство дистанционного управления SAGGIO ПДУ-1Д идёт в комплекте с аппаратом и позволяет регулировать сварочный ток, функции Arc Force и Hot Start на большом расстоянии от сварочного источника питания. Это даёт возможность сварщику выставлять настройки из труднодоступных мест дистанционно, без необходимости возвращения к панели управления сварочного аппарата. Расстояние до источника питания зависит от длины и сечения кабеля.

ФУНКЦИЯ PFC

Функция корректора коэффициента мощности PFC (Power Factor Correction) идеально подходит для работы в «плохих» сетях (падение мощности, большие удлинители) и при подключении к генератору. Использование блока PFC в сварочных аппаратах обеспечивает стабильную работу при смене напряжения питающей сети, уменьшает потребление электроэнергии до 25%, снижает требования к площади поперечного сечения кабеля питания, уменьшает помехи в сети.

РЕЖИМ PULSE

Импульсный режим в MMA и TIG обеспечивает минимальное тепловложение и позволяет сваривать очень тонкие листы и детали. MMA PULSE и TIG PULSE упрощают процесс сварки, обеспечивая высокий уровень надёжности соединения. В режиме TIG PULSE можно работать с тонкими деталями на малом токе. Качество и удобство импульсного процесса позволяет сваривать швы разной сложности сварщику с незначительным опытом.

ИНФОРМАТИВНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Удобная настройка режимов сварки с помощью панели управления на LCD экране с циклограммой. Большинство функций и опций аппарата, значений и параметров сварки отображаются на жидкокристаллическом экране и настраиваются с помощью специальной кнопки-регулятора.

КОМПАКТНЫЙ

Портативное исполнение - компактные габариты и небольшой вес, 2 ручки на корпусе и ремень для переноски в комплекте добавляют мобильности для работы в любых условиях.

Преимущества:



• Режим TIG LIFT
• LCD дисплей
• Циклограмма параметров сварки
• Регулируемые функции Hot Start (горячий старт) и Arc Force (форсаж дуги)
• Функция AntiSticking (антизалипание)
• Функция VRD (снижение напряжения холостого хода)
• Компактные габариты и небольшой вес
• Медные кабели электрододержателя и зажима на массу
• Байонеты профессионального уровня размером 35 – 50
• Расширенная гарантия 5 лет

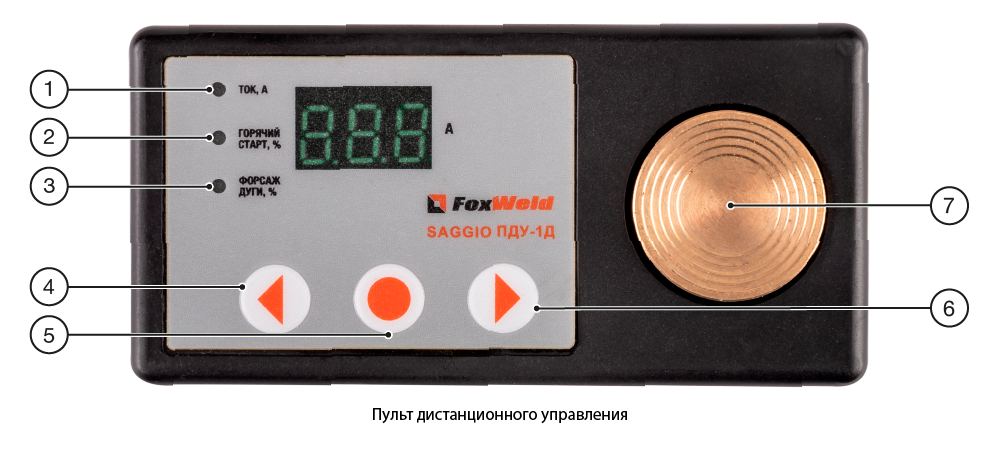

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Индикатор «Ток»: при включении данного индикатора на дисплее отображаются значения основного сварочного тока.

2. Индикатор «Горячий старт»: при включении данного индикатора на дисплее отображаются значения функции «Горячий старт» (Hot Start).

3. Индикатор «Форсаж дуги»: при включении данного индикатора на дисплее отображаются значения функции «Форсаж дуги» (Arc Force).

4. При нажатии данной кнопки происходит уменьшение значения выбранного параметра. Работает в двух диапазонах:
• При кратковременном нажатии изменение значения происходит по одной единице.
• При удержании кнопки значение параметра уменьшается до минимума.

5. При нажатии данной кнопки происходит выбор параметра сварки: «Ток», «Горячий старт», «Форсаж дуги».

6. При нажатии данной кнопки происходит увеличение значения выбранного параметра. Работает в двух диапазонах:
• При кратковременном нажатии изменение значения происходит по одной единице.
• При удержании кнопки значение параметра увеличивается до максимума.

7. Токоприемник: при замыкании сварочного электрода в данную область устанавливается связь между пультом и аппаратом. После этого управление параметрами сварки: «Ток», «Горячий старт», «Форсаж дуги» происходит через пульт ДУ.

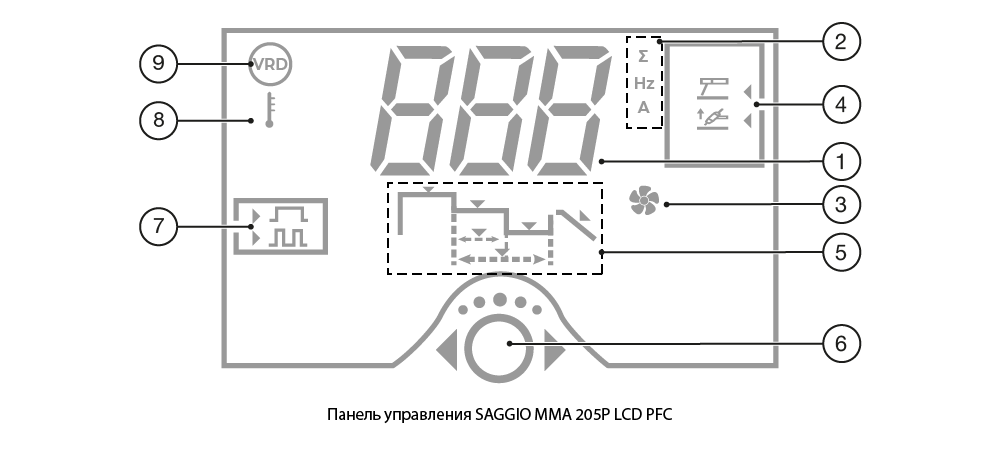

ПАНЕЛЬ УПРАВЛЕНИЯ SAGGIO MMA 205P LCD PFC

1. Цифровой дисплей: отображает установленные значения параметров сварки.

2. Единицы измерения параметров сварки:
• % - проценты;
• Hz - герцы;
• А - амперы.

3. Индикатор включения вентилятора охлаждения. Вентилятор имеет интеллектуальный режим работы. Он включается в процессе сварки, при перегреве аппарата, а также при низком напряжении сети.

4. Выбор процесса сварки:
• - ручная дуговая сварка штучным электродом (ММА);
• - аргонодуговая сварка на постоянном токе (TIG LIFT).

5. Циклограмма параметров сварки.

6. Энкодер: при нажатии и вращении можно выбрать необходимый процесс, режим или параметр сварки, а также установить значение выбранного параметра.

7. Выбор режима сварки:
• - стандартный режим сварки;
• - импульсный режим сварки.

8. Индикатор перегрева: если аппарат работает непрерывно долгое время на большом значении сварочного тока, температура его внутренних компонентов может превысить допустимую. При включении индикатора прекратите работу, но не выключайте аппарат. Через некоторое время аппарат остынет и индикатор выключится. Если индикатор перегрева не выключается на протяжении длительного времени, пожалуйста, обратитесь в сервисный центр.

9. Индикатор функции «VRD»: включается в процессе сварки «ММА» при нажатии и удержании энкодера. Данная функция позволяет снизить напряжение холостого хода (величину напряжения на выходных клеммах) до безопасного значения для человека, чтобы исключить риск поражения электрическим током.



ИМПУЛЬСНЫЙ РЕЖИМ РУЧНОЙ ДУГОВОЙ СВАРКИ MMA

Импульсный режим позволяет лучше контролировать проплавление, что полезно при сварке сталей с разной теплопроводностью. Например, при сварке низкоуглеродистой с нержавеющей сталью. Также импульсный режим помогает удерживать расплавленный металл от стекания, что упрощает сварку в вертикальном и потолочном положениях.

Параметр «Частота импульса» полезен при работе со сложными материалами, тонкими металлами и в условиях, требующих повышенного контроля над процессом сварки.

1. Низкие частоты (0,5 - 10 Гц):
• Помогают управлять тепловложением, уменьшая риск прожогов при сварке тонких металлов.
• Позволяют избежать перегрева, и снижают деформацию, особенно при работе с нержавеющей сталью.

2. Средние частоты (10 - 100 Гц):
• Улучшение стабильности дуги, что полезно при нестабильном контакте со свариваемой деталью. Например, при сильном ветре или плохом качестве электродов.
• Снижается разбрызгивание металла.
• Улучшается формирование шва.

3. Высокие частоты (100 - 400 Гц):
• Повышение качества сварного шва.
• Обеспечивают более мелкую структуру металла шва, что важно для ответственных конструкций в разных отраслях промышленности.
• Улучшаются механические свойства соединения.

Параметр «Время импульса» существенно влияет на тепловложение, стабильность дуги, проплавление и качество шва. Оптимальное соотношение подбирается под толщину металла, пространственное положение и тип электрода.

1. «Время импульса» <50 % (20 - 40 %):
• Меньшее тепловложение - снижается риск прожога, подходит для сварки деталей малой толщины (1 – З мм).
• Лучший контроль над сварочной ванной - полезно для вертикальных и потолочных швов.
• Меньшее разбрызгивание, но возможна нестабильность дуги на низких токах.

2. «Время импульса» = 50 %:
• Баланс между нагревом и охлаждением - подходит для универсальных работ.
• Стабильная дуга с умеренным тепловложением.
• Хорошо для средних толщин металла (3 - 6 мм).

3. «Время импульса» >50 % (60 - 80%):
• Большее тепловложение - лучшее проплавление для толстых металлов (6 – 8 мм).
• Риск прожога при сварке на малых толщинах металла.
• Меньшая пористость из-за лучшего перемешивания металла.



ИМПУЛЬСНЫЙ РЕЖИМ АРГОНОДУГОВОЙ СВАРКИ TIG LIFT

Импульсный режим дает существенные преимущества в процессе сварки, включая минимальное тепловложение в свариваемый металл и полный контроль над сварочной ванной. В результате можно исключить деформацию и прожоги свариваемого металла.
Импульсный режим может быть полезен для сварки металлов без присадочного материала, т.к. происходит эффективное расплавление кромок деталей и перемешивание сварочной ванны.

1. «ТОК ПАУЗЫ»
Меньший ток в импульсном режиме. В результате большого значения:
- Увеличение значения среднего тока в импульсном режиме;
- Более быстрое образование сварочной ванны;
- Увеличение зоны термического влияния.

2. «ВРЕМЯ ИМПУЛЬСА»
Время, в течение которого ток импульса находится на максимальном значении.
В результате большого значения:
- Увеличение ширины шва и глубины проплавления;
- Высокая вероятность возникновения подрезов.
В результате меньшего значения:
- Уменьшение ширины шва и зоны термического влияния;
- Затрудненное образование сварочной ванны.

3. «ЧАСТОТА ИМПУЛЬСА.»
Чем больше частота, тем больше плотность тока и более локальнее нагрев. Увеличивая частоту, ограничивается зона термического влияния.
В результате большого значения:
- Медленная скорость плавления;
- Уменьшение зоны термического влияния.



ФУНКЦИЯ VRD

Cнижение напряжения холостого хода (VRD) повышает безопасность и исключает риск поражения сварщика электрическим током. Сварочный процесс становится более безопасным в замкнутых пространствах и при сварке в условиях повышенной влажности.
